CHIHAI: Profesyonel Fırçasız DC Motor Üreticiniz!

Geniş Ürün

Shenzhen Chihai Motor Co., Ltd., 2002 yılında kuruldu.mikro dc motorlar ve dc redüksiyon motorlarının profesyonel üreticisi. İşimiz mikro motorla başladı, daha sonra birkaç seri DC yavaşlama motoru geliştirdi.

Profesyonel takım

Ekip üyelerimiz yılların deneyimine sahip olup, kendi alanlarında uzman kişilerdir. 210'dan fazla vasıflı çalışanımız ve 26 teknik mühendisimiz var.

24 Saat Çevrimiçi Hizmet

Müşterilerimizin ihtiyaçları her zaman önceliğimizdir. Sorunlarını dikkatle dinliyor ve çözüm bulmak için işbirliği içinde çalışıyoruz.

Rekabetçi fiyat

Tüm ürünlerimiz için rekabetçi fiyatlar sunuyoruz ve müşterilerimizin ihtiyaçlarını karşılayan bir bütçe oluşturmak için müşterilerimizle birlikte çalışıyoruz.

Ana sayfa 123456 Son sayfa

Zincir Dişlilerinin Amacı





Küçük DC motor olarak da bilinen Fırçasız DC Motor, mekanik kuvvet üretmek için doğru akımı (DC) kullanan küçük bir elektrik motorudur. Bu motorlar kompakttır ve çok çeşitli cihaz ve sistemlerde uygulama alanı bulur.

Fırçasız DC Motorun Özellikleri



CHF-480WA HIGH Torque Motor

Yeterlik

Çünkü bu motorlar maksimum dönme kuvvetinde (torkta) sürekli kontrol yapabilmektedir. Fırçalı motorlar ise aksine dönüşte yalnızca belirli noktalarda maksimum torka ulaşır. Fırçalı bir motorun fırçasız bir modelle aynı torku sağlaması için daha büyük mıknatıslar kullanması gerekir. Bu nedenle küçük BLDC motorlar bile önemli miktarda güç sağlayabilir.

480 Medium Speed High Torque Shaft Motor

Kontrol edilebilirlik

BLDC motorlar, istenen torku ve dönüş hızını tam olarak sağlamak için geri bildirim mekanizmaları kullanılarak kontrol edilebilir. Hassas kontrol ise enerji tüketimini ve ısı üretimini azaltır ve motorların pille çalıştırıldığı durumlarda pil ömrünü uzatır.

480 Medium Speed High Torque Shaft Motor

Yüksek Dayanıklılık ve Düşük Elektrik Gürültüsü

BLDC motorlarda fırça eksikliği. Fırçalı motorlarda fırçalar ve komütatör, sürekli hareketli temas sonucu aşınır ve temasın gerçekleştiği yerde kıvılcımlar üretir. Özellikle elektriksel gürültü, fırçaların komütatördeki boşlukların üzerinden geçtiği bölgelerde meydana gelen güçlü kıvılcımların sonucudur. Bu nedenle BLDC motorlar, elektriksel gürültüden kaçınmanın önemli olduğu uygulamalarda sıklıkla tercih edilir.

Fırçasız DC Motor Çeşitleri

BLDC motorun iki ana stili mevcuttur: içeri giren ve dışarı çıkan.

GM25-BK370 Hall Encoder DC Gear Motor

Koşucu BLDC

Elektromıknatısları sabit bir dış mahfazanın içine yerleştirirken, kalıcı mıknatıslar iç rotorun üzerindedir. Inrunner'lar genellikle outrunner'lardan daha hızlı dönerek belirli bir boyutta daha düşük tork üretirler. Inrunner motorlar, elektromıknatıs bobinleri doğrudan dış muhafazaya bağlı olduğundan, elementlerden daha iyi koruma ve daha iyi soğutma avantajına sahiptir.

Turntable Rotation Gear Motor CHW-9L370

Öncü BLDC

Dış kısmında çıkış milini döndürdükçe hareket eden kalıcı mıknatıslar bulunur. BLDC'ler tipik olarak belirli bir boyut için koşuculara göre daha fazla torka sahiptir ve daha düşük bir hızda çalışır. Elektromıknatıslar iç stator bölümünde düzenlenmiştir. İçteki muadilleri kadar iyi soğutmazlar ve muhafaza, elementlere karşı o kadar fazla koruma sağlamaz.

Fırçasız DC Motor Uygulamaları

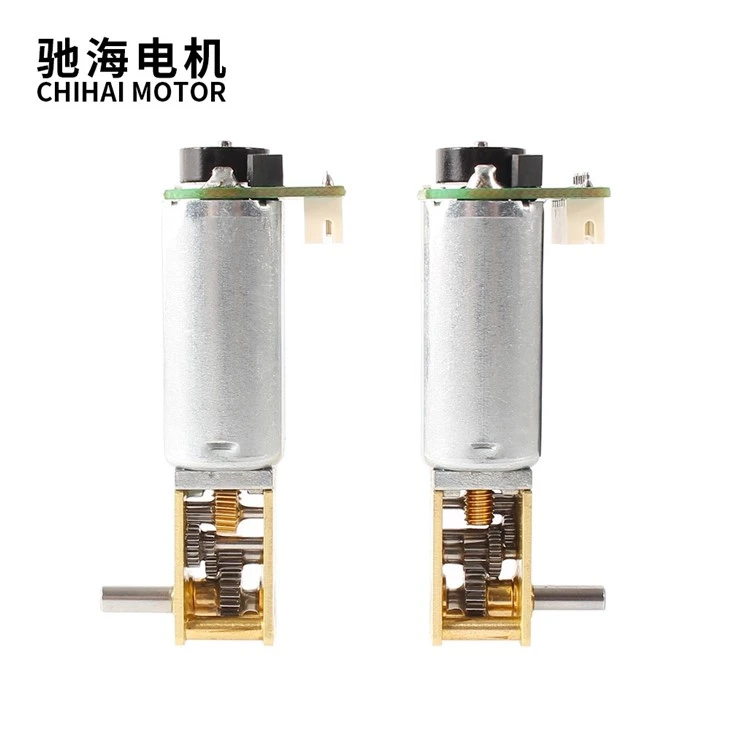

Mini DC Worm Motor With Encoder

Ulaşım

Fırçasız motorlar elektrikli araçlarda, hibrit araçlarda, kişisel taşıyıcılarda ve elektrikli uçaklarda bulunur. Çoğu elektrikli bisiklet, bazen tekerlek göbeğinin içine yerleştirilmiş, statorun aksa sağlam bir şekilde sabitlendiği ve mıknatısların tekerleğe bağlı olduğu ve onunla birlikte döndüğü fırçasız motorlar kullanır. Aynı prensip kendi kendini dengeleyen scooter tekerleklerinde de uygulanır. Elektrikle çalışan radyo kontrollü modellerin çoğu, yüksek verimlilikleri nedeniyle fırçasız motorlar kullanır.

Akülü Aletler

Fırçasız motorlar, bazı ip kesiciler, yaprak üfleyiciler, testereler (dairesel ve pistonlu) ve matkaplar/tornavidalar dahil olmak üzere birçok modern kablosuz alette bulunur. Fırçasız motorların fırçalı motorlara göre ağırlık ve verimlilik avantajları, AC prizine takılan büyük, sabit aletlerden ziyade, elde taşınan, pille çalışan aletler için daha önemlidir.

Isıtma ve Havalandırma

Isıtma, havalandırma ve iklimlendirme (HVAC) ve soğutma endüstrilerinde çeşitli AC motor türleri yerine fırçasız motor kullanma eğilimi vardır. Fırçasız motora geçmenin en önemli nedeni, bunları çalıştırmak için gereken gücün tipik bir AC motora göre daha az olmasıdır. Fırçasız motorun daha yüksek verimliliğine ek olarak, HVAC sistemleri, özellikle değişken hız veya yük modülasyonuna sahip olanlar, yerleşik mikroişlemciye soğutma ve hava akışı üzerinde sürekli kontrol sağlamak için fırçasız motorlar kullanır.

Endüstri Mühendisliği

Fırçasız DC motorların endüstri mühendisliğindeki uygulaması öncelikle imalat mühendisliği veya endüstriyel otomasyon tasarımına odaklanır. Fırçasız motorlar, yüksek güç yoğunlukları, iyi hız-tork özellikleri, yüksek verimlilikleri, geniş hız aralıkları ve düşük bakım gereksinimleri nedeniyle imalat uygulamaları için idealdir. Fırçasız DC motorların endüstri mühendisliğinde en yaygın kullanım alanları hareket kontrolü, doğrusal aktüatörler, servo motorlar, endüstriyel robotlar için aktüatörler, ekstruder tahrik motorları ve CNC takım tezgahları için besleme sürücüleridir.

Aeromodelling

Fırçasız motorlar, helikopterler ve drone'lar da dahil olmak üzere model uçaklar için popüler bir motor tercihi haline geldi. Uygun güç-ağırlık oranları ve geniş yelpazedeki mevcut boyutları, elektrikle çalışan model uçuş pazarında devrim yaratmış ve düşük güçlü, ucuz, genellikle oyuncak sınıfı uçaklar hariç, neredeyse tüm fırçalı elektrik motorlarının yerini almıştır. Ayrıca daha büyük ve daha ağır modelleri çalıştıran önceki içten yanmalı motorlar yerine basit, hafif elektrikli model uçakların büyümesini de teşvik ettiler. Modern akülerin ve fırçasız motorların artan güç-ağırlık oranı, modellerin kademeli olarak tırmanmak yerine dikey olarak yükselmesine olanak tanır. Küçük kızdırma yakıtlı içten yanmalı motorlara kıyasla düşük gürültü ve kütle eksikliği, popülerliklerinin bir başka nedenidir.

Radyo Kontrollü Arabalar

Radyo kontrollü (RC) araba alanında da popülerlikleri arttı. Fırçasız motorlar, Radyo Kumandalı Otomobil Yarışları (ROAR) tarafından Kuzey Amerika RC araba yarışlarında 2006'dan beri yasaldır. Bu motorlar, RC yarışçılarına büyük miktarda güç sağlar ve uygun dişli ve yüksek deşarjlı lityum polimer (Li-Po) ile eşleştirilirse ) veya lityum demir fosfat (LiFePO4) pillerle bu arabalar saatte 160 kilometrenin (99 mil/saat) üzerinde hızlara ulaşabilir.

Fırçasız motorlar, nitro veya benzinle çalışan motorlara kıyasla daha fazla tork üretme kapasitesine sahiptir ve daha hızlı bir tepe dönüş hızına sahiptir. Nitro motorlar yaklaşık 46,800 dev/dak ve 2,2 kilovat (3,0 bg) ile zirveye ulaşırken, daha küçük bir fırçasız motor 50,000 dev/dak ve 3,7 kilowatt'a ( 5,0 hp). Daha büyük fırçasız RC motorlar, beşte bir ölçekli modellere güç sağlamak için 10 kilowatt'a (13 hp) ve 28,000 dev/dak'ya kadar ulaşabilir.

BLCD kontrol yöntemleri









Özel sensörler veya arka EMF tarafından sağlanan dönüş bilgileri ile BLDC kontrolü üç yöntemden biriyle uygulanabilir: trapezoidal, sinüzoidal ve alan odaklı kontrol (FOC).

Trapez Kontrolü

Her faza sırayla enerji veren bir BLDC'ye güç vermenin en basit yöntemidir. Bobinlere yüksek veya düşük durumda enerji verilir veya yüzer halde bırakılabilir. Geniş çapta uygulanabilmesine rağmen, bu genellikle daha gelişmiş tekniklerin kullanılması kadar etkili değildir ve duyulabilir gürültüye neden olabilir.



Sinüzoidal Kontrol

Analog çıkışları simüle etmek için değişken görev döngüsü PWM tekniklerini kullanarak her BLDC bobinine enerji verir. Bu, doğru sinyali belirlemek için bir arama tablosu kullanarak durumlar arasında çok daha yumuşak bir geçişe olanak tanır. Bobinlere genellikle saf sinüzoidal bir çıkıştan ziyade bir eyer düzeninde enerji verilir.



Alan Odaklı Kontrol (FOC)

Değişken çıkışlı sinüzoidal kontrole benzer şekilde çalışır ancak voltaj girişlerini hesaplarken motorun değişen sargı akımlarını da hesaba katar. FOC, düşük akustik gürültüyle sabit tork ve hız üretebilir ve bir BLDC motoru sürmenin en verimli yoludur.



Fırçasız Motorların Yapımı



Mini DC Worm Motor With Encoder

Stator



Fırçasız DC Motorun statoru, laminasyonlara kesilmiş yuvalara yerleştirilmiş sargılara sahip istiflenmiş çelik laminasyonlardan oluşur. Fırçasız DC Motorun statoru AC motorunkine eşdeğerdir ancak sargıları farklıdır. Her Fırçasız DC Motorda Delta veya yıldız konfigürasyonunda kablolanmış üç stator sargısı vardır. Bu sarımların her birinde, bir sarım oluşturacak şekilde birbirine bağlanacak şekilde yapılmış birden fazla bobin vardır.



İki ana tip stator sargısı vardır: sinüzoidal ve trapezoidal. Stator sargılarındaki fark, stator sargılarının bobinlerinin ara bağlantısında tanımlanır ve bu da farklı türde bir geri EMF ile sonuçlanır. Trapezoidal varyant, arka EMF'sini trapez şeklinde iletir. Sinüzoidal bir varyasyon, Fırçasız DC Motora akımla eşleşen bir geri EMF verir. Sinüsoidal Fırçasız DC Motorlar, trapez Fırçasız DC Motorlara göre daha düzgün çıkış torkuna sahiptir.

Rotor



Rotor kalıcı mıknatıslardan oluşur ve normalde iki ile sekiz arasında kutba sahiptir. Mıknatıslar, alternatif kuzey ve güney kutup alanlarında rotor çekirdeğine bağlanır. Kalıcı mıknatıslı rotorlar genellikle ferrit mıknatıslardan yapılır. Bir uygulamada daha yüksek güç yoğunluğuna ihtiyaç duyulursa genellikle nadir toprak mıknatısları kullanılır.



Daha yüksek güç yoğunluğu, Fırçasız DC Motorların birim hacim başına çok daha fazla tork üretebileceği anlamına gelir; bu da sürekli olarak daha küçük paketler sunmaya çalışan üreticilere yardımcı olur. Ferrit mıknatıslar daha ucuzdur ancak akı yoğunluğu nadir toprak mıknatıslarından daha düşüktür. Nadir toprak mıknatıslarının fiyatı da düşüyor. Nadir toprak mıknatıs türleri arasında Neodimyum (Nd) Samaryum Kobalt (SmCo) Neodimyum, Ferrit ve Bor alaşımı (NdFeB) bulunur

Brushless Stepper Worm Gear Motor



Brushless Stepper Worm Gear Motor

Fırçalı Motorlar ve Fırçasız Motorlar

Ömür

Daha önce de belirtildiği gibi fırçalı motorların dezavantajlarından biri fırçaların ve komütatörün mekanik olarak aşınmasıdır. Özellikle karbon fırçalar fedakarlık gerektirir ve birçok motorda bakım programının bir parçası olarak periyodik olarak değiştirilmek üzere tasarlanmıştır. Komütatörün yumuşak bakırı da fırçalar tarafından yavaş yavaş aşındırılır ve sonunda motorun artık çalışmayacağı bir noktaya ulaşır. Fırçasız motorlarda hareketli kontak bulunmadığından bu aşınmadan etkilenmezler.

Hız ve İvme

Fırçalı motorların dönüş hızı, fırçalar ve komütatörün yanı sıra rotorun kütlesi tarafından da sınırlanabilir. Çok yüksek hızlarda, fırça-komütatör teması düzensizleşebilir ve fırça arkı artar. Çoğu fırçalı motor aynı zamanda rotorda lamine demirden yapılmış bir çekirdek kullanır, bu da onlara büyük bir dönme ataleti sağlar. Bu, motorun hızlanma ve yavaşlama oranlarını sınırlar. Dönme ataletini en aza indiren, rotor üzerinde çok güçlü nadir toprak mıknatıslarına sahip fırçasız bir motor oluşturmak mümkündür. Tabii bu da maliyeti artırıyor.

Elektrik Gürültüsü

Fırçalar ve komütatör bir tür elektrik anahtarı oluşturur. Motor döndükçe anahtarlar açılıp kapatılırken, endüktif olan rotor sargılarından önemli miktarda akım akar. Bu, kontaklarda ark oluşmasına neden olur. Bu, hassas devrelere bağlanabilecek büyük miktarda elektriksel gürültü üretir. Fırçaların üzerine kapasitörler veya RC sönümleyiciler eklenerek arklanma bir miktar azaltılabilir, ancak komütatörün anlık anahtarlaması her zaman bir miktar elektriksel gürültü üretir.

Akustik ses

Fırçalı motorlar "sert anahtarlamalıdır"; yani akım bir sargıdan diğerine aniden taşınır. Üretilen tork, sargılar açılıp kapandıkça rotorun dönüşüne göre değişir. Fırçasız bir motorla, akımın bir sargıdan diğerine kademeli olarak geçişini sağlayacak şekilde sargı akımlarını kontrol etmek mümkündür. Bu, rotora mekanik enerji darbesi olan tork dalgalanmasını azaltır. Tork dalgalanması, özellikle düşük rotor hızlarında titreşime ve mekanik gürültüye neden olur.

Maliyet

Fırçasız motorlar daha gelişmiş elektronikler gerektirdiğinden, fırçasız sürücünün genel maliyeti fırçalı motora göre daha yüksektir. Fırçasız bir motorun üretimi fırçalı bir motora göre daha basit olsa da, fırçaları ve komütatörü olmadığı için fırçalı motor teknolojisi oldukça gelişmiştir ve üretim maliyetleri düşüktür. Fırçasız motorlar özellikle otomotiv motorları gibi yüksek hacimli uygulamalarda daha popüler hale geldikçe bu durum değişiyor. Ayrıca mikrokontrolörler gibi elektroniklerin maliyeti düşmeye devam ederek fırçasız motorları daha çekici hale getiriyor.

  Fırçalanmış motor Fırçasız motor
Ömür Kısa (fırçalar aşınır) Uzun (giyilecek fırça yok)
Hız ve İvme Orta Yüksek
Yeterlik Orta Yüksek
Elektrik Gürültüsü Gürültülü (çalı arkı) Sessizlik
Akustik Gürültü ve Tork Dalgalanması Fakir Orta (trapez) veya iyi (sinüs)
Maliyet En düşük Orta (elektronik eklendi)




Sertifikalarımız ve Fırçasız DC Motor



productcate-800-572

productcate-750-597

Tüm Metal Dişliler

productcate-750-576

Çift Düz Şaft

productcate-750-696

Bilye

Airsoft Motor Hakkında Sıkça Sorulan Sorular

S: Fırçasız DC motor nedir?

Cevap: Motor, verilen elektrik enerjisini mekanik enerjiye dönüştürür. Çeşitli motor tipleri yaygın olarak kullanılmaktadır. Bunlar arasında fırçasız DC motorlar (BLDC) yüksek verimlilik ve mükemmel kontrol edilebilirlik özelliklerine sahiptir ve birçok uygulamada yaygın olarak kullanılmaktadır. BLDC motorun diğer motor türlerine göre güç tasarrufu avantajları vardır.

Soru: Fırçasız DC motorun özellikleri nelerdir?

C: Fırçasız motorlar, fırçalı DC motorlara göre, yüksek tork/ağırlık oranı, watt başına daha fazla tork üreten artan verimlilik, artan güvenilirlik, azaltılmış gürültü, fırça ve komütatör erozyonunu ortadan kaldırarak daha uzun ömür, komütatörden gelen iyonlaştırıcı kıvılcımların ortadan kaldırılması dahil olmak üzere çeşitli avantajlar sunar. ve elektromanyetik parazitin (EMI) genel olarak azaltılması. Rotorda sargı bulunmadığından merkezkaç kuvvetlerine maruz kalmazlar ve sargılar mahfaza tarafından desteklendiğinden, soğutma için motorun içinde hava akışı gerektirmeden iletimle soğutulabilirler. Bu da motorun iç kısımlarının tamamen kapatılabileceği ve kir veya diğer yabancı maddelerden korunabileceği anlamına gelir.

S: Fırçasız DC motorlar daha mı iyi?

C: Çeşitli motor türleri ortak kullanımdadır. Bunlar arasında fırçasız DC motorlar (BLDC) yüksek verimlilik ve mükemmel kontrol edilebilirlik özelliklerine sahiptir ve birçok uygulamada yaygın olarak kullanılmaktadır. BLDC motorun diğer motor türlerine göre güç tasarrufu avantajları vardır.

S: Fırçasız DC motorun amacı nedir?

C: Fırçasız DC motorların endüstri mühendisliğinde en yaygın kullanım alanları hareket kontrolü, doğrusal aktüatörler, servo motorlar, endüstriyel robotlar için aktüatörler, ekstruder tahrik motorları ve CNC takım tezgahları için besleme sürücüleridir.

S: Fırçasız DC motorlar ne kadar dayanır?

C: 10,000 saat. Tıbbi ekipmanlarda kullanılan Fırçasız DC Motorların ortalama ömrü 10000 saat olup, tipik bir fırçalı motorun 2,000-5,000 saatlik ömrü vardır. Fırçasız DC Motorlar ayrıca çok sayıda kutupla sınırlı olmayan bir azami hıza sahiptir.

S: Fırçasız bir DC motoru ne kontrol eder?

C: BLDC motorlar, genellikle Hall etkisi sensörü aracılığıyla veya geri EMF'yi tespit ederek kapalı döngü kontrolüne sahiptir. Dönme çıkışı, bobin sırasının hızı değiştirilerek yüksek derecede doğrulukla kontrol edilebilir.

Soru: Fırçasız motorlar daha mı sessiz?

C: Fırçalar aşındıkça toz oluşmaz, ancak komütatöre sürtünme nedeniyle gürültü oluşur. Fırçasız motorlar daha uzun hizmet ömrüne sahiptir ve kullanım sırasında aşınan veya aşınan parçalara sahip olmadıkları için daha temiz ve sessizdirler.

S: Fırçasız motorların bakıma ihtiyacı var mı?

C: Normal fırçalı motorlarda olduğu gibi, fırçasız motorun içinde de kir birikebilir. Motor kutusunun (stator) içindeki sargıların temizliğinde motor spreyi kullanılmasını önermiyoruz. Motor spreyi kullanan yarışçılar sorunları daha da kötüleştirir. Bunun yerine, motorun içini temizlemek için küçük bir fırça ve hafif hava basıncı kullanın.

S: Fırçasız motorlarda piller daha uzun süre dayanır mı?

C: Hiçbir şeye sürtünen fırçalar olmadığından sürtünmeden dolayı enerji kaybı olmaz. Bu, fırçasız motorların fırçalı matkaplara göre daha enerji verimli olduğu ve pillerle yüzde 50'ye kadar daha uzun süre çalışabileceği anlamına geliyor.

S: DC fırçasız motorlarda neden 3 kablo var?

C: Fırçasız DC motorlarda 3 kablo bulunur çünkü bunlar genellikle motorun içinde 3-faz sargılarına sahiptir. Bu 3 faz, motorun dönüşünü kontrol etmek ve motorun dönmesini sağlayacak bir manyetik alan oluşturmak için kullanılır. 3 kablo, bu fazların her birine bağlantı sağlayarak, bunların çalıştırılmasına ve kontrol edilmesine olanak tanır.

S: Fırçasız bir DC motorun hızını kontrol edebilir misiniz?

A: Fırçasız bir DC motorda, uygulanan voltaj ile yük torku arasındaki ilişki dönüş hızını belirler. Bu, motoru kullanırken uygulanan voltajı değiştirerek motorun dönüş hızını kontrol edebileceğiniz anlamına gelir.

S: Fırçasız motorum neden bu kadar gürültülü?

C: Fırçasız motorda, kalıcı mıknatıs yaklaşık olarak radyal yönde hava boşluğuna girer ve stator ve rotor üzerinde radyal kuvvet oluşturarak elektromanyetik titreşime ve gürültüye neden olur.

S: Fırçasız bir motoru tamir edebilir misiniz?

C: Fırçasız motorlar, yıllarca yüksek performansla eğlenceyi sürdürecek şekilde yeniden oluşturulabilir. Rulmanlar fırçasız motorlar için tipik arıza noktasıdır. Arızalı rulmanlar genellikle motorun ısınmasına neden olur ve performansı ve çalışma süresini azaltabilir.

S: Fırçasız motorların maliyeti daha mı yüksek?

C: Fırçasız motorlar daha gelişmiş elektronikler gerektirdiğinden, fırçasız sürücünün genel maliyeti fırçalı motora göre daha yüksektir.

S: Fırçasız bir DC motor AC'de çalışır mı?

C: Fırçasız motorlar hem düşük voltajlı DC hem de yüksek voltajlı AC kullanabilir. BLDC motor kontrol cihazı AC'ye bağlıysa sürücü, motorun çalışması için AC'yi DC'ye dönüştürür. DC girişi varsa fırçasız motor kontrol cihazının dönüştürülmesine gerek yoktur. Yüksek voltajlı AC gücünün elde edilmesi kolaydır ve motor gücü sağlayabilir.

S: Fırçasız motorlar neden daha sessizdir?

C: Fırçalı motorlarda fırçalar ve komütatör plakaları arasındaki sürtünme ve elektrik arkı önemli motor gürültüsü üretir. Fırçasız motorlarda komütasyon işi elektronik bir devre tarafından gerçekleştirilerek çok daha sessiz çalışma sağlanır.

Biz, 15 yılı aşkın bir süredir Çin'deki profesyonel fırçasız DC motor üreticileriyiz ve yüksek kalitede özelleştirilmiş ürünler sağlama konusunda uzmanız. Fabrikamızdan stokta bulunan toptan toplu fırçasız DC motora hoş geldiniz diyoruz.
